電動開關蝶閥

一、電動開關蝶閥產品概述

上海川滬閥門有限公司生產的電動開關蝶閥，是由角行程的電動執行機構和蝶閥閥體組成。可選用閥板加軟密封(橡膠圈、四氟圈)來減少泄漏(可達零泄露)，高溫高壓工況可選用三偏心硬密封結構。
特點：
1.該蝶閥結構簡單、緊湊、重量輕、易于安裝和拆卸、維修方便。
2.功能強，體積小，輕便宜人，性能可靠，配套簡單。
3.采用一個"U"型不銹鋼密封圈，該精密的彈性密封圈與經過拋光的蝶板三維偏心接觸。解決了傳統偏心蝶閥在啟閉0°～10°瞬間密封面仍處于滑動接觸摩擦的弊病，實現蝶板在開啟瞬間密封面即分離，關閉接觸即密封的效果，達到延長使用壽命、密封性能佳的目的
適用場景:
電動開關蝶閥被廣泛地應用到介質溫度≤550℃的冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上，是截斷流體的佳裝置。

二、電動開關蝶閥產品圖片

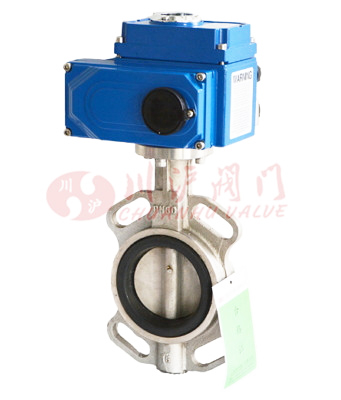

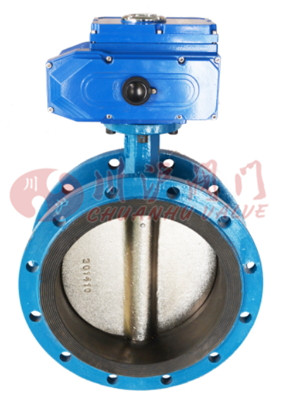

電動開關蝶閥(不銹鋼對夾式)	電動開關蝶閥(橡膠密封法蘭式)

三、電動開關蝶閥零部件材料

1	底座	HT200、WCB、CF3、CF3M、CF8、CF8M
2	下軸套	銅合金、304、316
3	閥體	HT200、WCB、CF3、CF3M、CF8、CF8M
4	密封圈	NBR丁晴橡膠、PTFE、PPL、304、316
5	壓板、蝶板	HT200、WCB、CF3、CF3M、CF8、CF8M
6	固定銷	25、35、45
7、8	上、下閥軸	2Cr13、304、316、316L
9	上軸套	銅合金、304、316
10	填料	聚四氟乙烯/柔性石墨
11、12	填料壓蓋組件	HT200、WCB、CF3、CF3M、CF8、CF8M

四、電動開關蝶閥技術參數

公稱通徑DN(mm)	50～1200
公稱壓力	PN0.6、1.6、2.5MPa
連接形式	對夾式、法蘭式
閥板形式	垂直板式
流量特性	近似快開型
動作范圍	0～90°
泄露量	按GB/T4213-92，為Kv值的10-4，軟密封：零泄漏
基本誤差	±2.5%
回差	±2.5%
死區	1% (可調)
可調范圍	50:1
配置執行機構	選配PSQ、HQ、361RS、CH等系列角行程電動執行機構
控制方式	開關到位燈(開關兩位控制)

五、電動開關蝶閥執行器參數

執行器類別	CH系列執行器參數	HQ系列執行器參數
電源電壓	標準：220V AC單相可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC
輸出力矩	50N·M～2000N·M	50N·M～3000N·M
動作范圍	0～90° 0～360°	0～90°、0°～270°可選
控制方式	開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)
動作時間	15秒/30秒/60秒	18S～112S
保護裝置	過熱保護	內置過熱保護、過載保護
環境溫度	-30°～60°	-20℃～+70℃
手動操作	同附帶手柄操作	機械離合機構，配手輪操作
機械限位	電氣、機械二重限位	2個外部調整螺栓
防護等級	IP65	IP65、IP67、可定制IP68
防爆等級	無防爆	ExdⅡ BT4,ExdⅡ CT6
位置測量	可選裝開關或電位計	電位計、比例控制單元
驅動電機	8W/E	鼠籠式異步電機
進線接口	PE1/2〞進線線鎖	2個 PF 3/4"
殼體材料	鋁合金	鋼，鋁合金，鋁青銅，聚碳酸脂
外涂層	干粉，環氧聚酯，具有超強防腐功能
采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點

六、電動開關蝶閥性能規范

公稱通徑	DN（mm）	50～1600
公稱壓力	PN（MPa）	0.6	1.0	1.6
試驗壓力	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	氣密封試驗	0.6	0.6	0.6
適用溫度	≤150℃
適用介質	具有腐蝕性介質

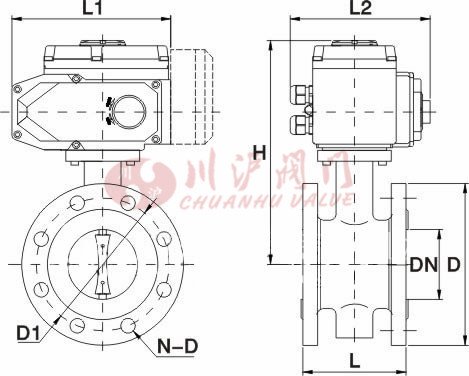

七、電動開關蝶閥結構圖

八、電動開關蝶閥連接尺寸

主要外形尺寸-PN16（16bar）
公稱通徑 [DN]	尺寸[mm]							執行器選配
公稱通徑 [DN]	L	L1	L2	H	D	D1	N-D	執行器選配
50	108	165	150	265	120	125	4-18	CHV-005	CHQ-010
65	112	165	150	275	136.2	145	4-18	CHV-005	CHQ-010
80	114	165	150	285	160	160	8-18	CHV-005	CHQ-010
100	127	190	170	300	185	180	8-18	CHV-010	CHQ-020
125	140	190	170	320	245	210	8-18	CHV-010	CHQ-020
150	140	190	170	396	340	240	8-22	CHV-010	CHQ-020
200	152	270	220	430	415	295	12-22	CHV-020	CHQ-030
250	165	270	220	462	445	355	12-26	CHV-040	CHQ-040
300	178	270	220	507	475	410	12-26	CHV-060	CHQ-050
350	190	270	220	538	500	470	16-26	CHV-080	CHQ-060
400	216	270	220	570	530	525	16-30	CHV-100	CHQ-080
450	222	270	220	592	580	585	20-30	CHV-120	CHQ-100
500	229	270	220	650	615	650	20-33	CHV-140	CHQ-120
600	267	270	220	650	615	770	20-36	CHV-160	CHQ-140
700	292	270	220	650	615	840	24-36	CHV-180	CHQ-160
800	318	270	220	650	615	950	24-39	CHV-200	CHQ-180
