一、電動偏心半球閥產品概述

上海川滬閥門有限公司生產的電動偏心半球閥，是靠旋轉閥鏈來使閥門暢通或閉塞。球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構 簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。
特點：
1.流體阻力小，其阻力系數與同長度的管段相等。
2.結構簡單、體積小、重量輕。
3.緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
4.操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5.在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
適用場景:
電動偏心半球閥適用于污水處理、紙漿、氧化鋁、城市采暖供熱要標嚴緊的場合；適用于電廠、水力除渣或氣態輸送管道的控制。

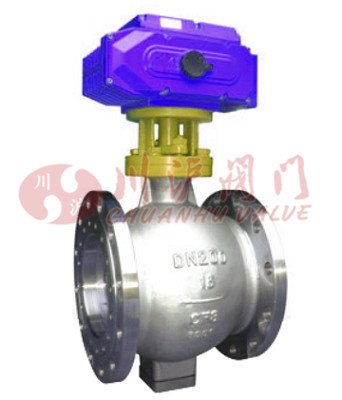

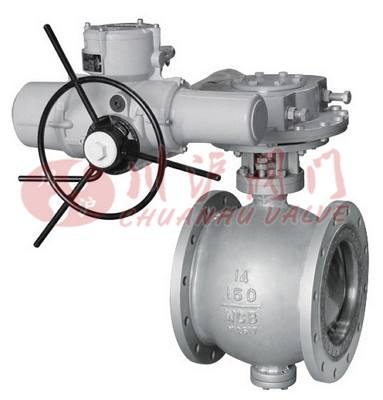

二、電動偏心半球閥產品圖片


電動偏心半球閥	電動偏心半球閥

三、電動偏心半球閥零部件材料

零件名稱	材料名稱
閥體	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球體	2Cr13+氮化處理	304	316	316L
閥桿	2Cr13	304	316	316L
密封圈	聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨
適用介質	水、氣體、蒸汽、油品等	硝酸等腐蝕性介質	醋酸等腐蝕介質	尿素等腐蝕性介質

四、電動偏心半球閥技術參數

公稱通徑 DN(mm)		25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數 KV	全腔型	14	25	30	55	100	135	230	320	500	850	1300	1750
	60%腔型	-	-	-	-	-	-	-	-	300	510	780	1050
	40%腔型	6	10	12	20	40	54	92	128	200	340	520	700
允許壓差(MPa)		≤公稱壓力
閥體形式		整體鑄造球形體
閥芯形式		偏心旋轉閥芯(帶導流翼)
流量特性		近似等百分比
動作范圍		全開60°
泄露量Q		軟密封VI級、硬密封IV級，符合ANSI B16.104標準
基本誤差		±1%
回差		±1%
死區		≤1%
可調范圍		全腔型(100：1)、60%腔型(60：1)、40%腔型(40：1)
配置執行機構		可配PSQ、HQ、361RS、CH等系列角行程電動執行機構
控制方式		開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)

五、電動偏心半球閥執行器參數

執行器類別	CH系列執行器參數	HQ系列執行器參數
電源電壓	標準：220V AC單相可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC
輸出力矩	50N·M～2000N·M	50N·M～3000N·M
動作范圍	0～90° 0～360°	0～90°、0°～270°可選
控制方式	開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)
動作時間	15秒/30秒/60秒	18S～112S
保護裝置	過熱保護	內置過熱保護、過載保護
環境溫度	-30°～60°	-20℃～+70℃
手動操作	同附帶手柄操作	機械離合機構，配手輪操作
機械限位	電氣、機械二重限位	2個外部調整螺栓
防護等級	IP65	IP65、IP67、可定制IP68
防爆等級	無防爆	ExdⅡ BT4,ExdⅡ CT6
位置測量	可選裝開關或電位計	電位計、比例控制單元
驅動電機	8W/E	鼠籠式異步電機
進線接口	PE1/2〞進線線鎖	2個 PF 3/4"
殼體材料	鋁合金	鋼，鋁合金，鋁青銅，聚碳酸脂
外涂層	干粉，環氧聚酯，具有超強防腐功能
采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點

六、電動偏心半球閥性能規范

公稱壓力MPa	1.0	1.6	2.5	4.0
強度試驗MPa	1.5	2.4	3.8	6.0
密封試驗MPa	1.1	1.8	2.8	4.5
適用溫度℃	≤425℃ 、≤325℃常溫
主要材質	鑄鋼、不銹鋼
適用介質	煤粉、煤灰、含塵、氣體
法蘭標準	JB/T82.1-94
閥門結構長度標準	GB12221-89

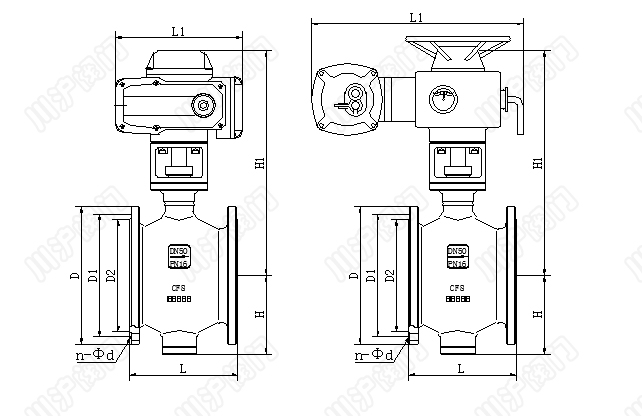

七、電動偏心半球閥結構圖

八、電動偏心半球閥連接尺寸

公稱通徑DN	L	L1	D	D1	D2	b	n-Φd	H	H1
PN0.6MPa (6bar)
32	180	357	120	90	69	16	4-14	65	450
40	200	357	130	100	78	16	4-14	75	460
50	250	357	140	110	88	16	4-14	90	480
65	270	357	160	130	108	16	4-14	105	500
80	280	367	190	150	124	18	4-18	120	520
100	300	367	210	170	144	18	4-18	135	630
125	325	367	240	200	174	18	8-18	155	650
150	350	367	265	225	199	20	8-18	175	680
200	400	555	320	280	254	22	8-18	210	770
250	533	555	375	335	309	24	12-18	260	820
300	610	691	440	395	363	24	12-22	300	840
350	686	733	490	445	413	24	12-22	340	1090
400	838	733	540	495	463	24	16-22	400	1205
450	864	938	595	550	518	24	16-22	430	1220
500	914	938	645	600	568	26	20-22	455	1270
600	1067	1066	755	705	667	30	20-26	560	1400
700	1250	1066	860	810	772	26	24-26	630	1460
800	1370	1191	975	920	878	26	24-30	690	1520
900	1490	1191	1075	1020	978	26	24-30	770	1580
1000	1680	1255	1175	1120	1078	26	28-30	880	1830
1200	1750	1255	1405	1340	1295	28	32-33	970	1910
1400	1880	1255	1630	1560	1510	32	36-36	1095	2020
PN1.0MPa (10bar)
32	180	357	140	100	76	18	4-18	65	450
40	200	357	150	110	84	18	4-18	75	460
50	250	357	165	125	99	20	4-18	90	480
65	270	357	185	145	118	20	4-18	105	500
80	280	367	200	160	132	20	8-18	120	520
100	300	367	220	180	156	22	8-18	135	630
125	325	367	250	210	184	22	8-18	155	650
150	350	367	285	240	211	24	8-22	175	680
200	400	555	340	295	266	24	8-22	210	770
250	533	555	395	350	319	26	12-22	260	820
300	610	691	445	400	370	26	12-22	300	840
350	686	733	505	460	429	26	16-22	340	1090
400	838	733	565	515	480	26	16-26	400	1205
450	864	938	615	565	530	28	20-26	430	1220
500	914	938	670	620	582	28	20-26	455	1270
600	1067	1066	780	725	682	34	20-30	560	1400
700	1250	1066	895	840	794	34	24-30	630	1460
800	1370	1191	1015	950	901	36	24-33	690	1520
900	1490	1191	1115	1050	1001	38	28-33	770	1580
1000	1680	1255	1230	1160	1112	38	28-36	880	1830
1200	1750	1255	1455	1380	1328	44	32-39	970	1910
1400	1880	1255	16754	1590	1530	48	36-42	1095	2020
PN1.6MPa (16bar)
32	180	357	140	100	76	18	4-18	65	450
40	200	357	150	110	84	18	4-18	75	460
50	250	357	165	125	99	20	4-18	90	480
65	270	357	185	145	118	20	4-18	105	500
80	280	367	200	160	132	20	8-18	120	520
100	300	367	220	180	156	22	8-18	135	630
125	325	367	250	210	184	22	8-18	155	650
150	350	367	285	240	211	24	8-22	175	680
200	400	555	340	295	266	24	12-22	210	770
250	533	555	405	355	319	26	12-26	260	820
300	610	691	460	410	370	28	12-26	300	840
350	686	733	520	470	429	30	16-26	340	1090
400	838	733	580	525	480	32	16-30	400	1205
450	864	938	640	585	548	40	20-30	4, 30	1220
500	914	938	715	650	609	44	20-33	455	1270
600	1067	1066	840	770	720	54	20-36	560	1400
700	1250	1066	910	840	794	40	24-36	630	1460
800	1370	1191	1025	950	901	42	24-39	690	1520
900	1490	1191	1125	1050	1001	44	28-39	770	1580
1000	1680	1255	1255	1170	1112	46	28-42	880	1830
PN2.5MPa (25bar)
32	180	357	140	100	76	18	4-18	65	450
40	200	357	150	110	84	18	4-18	75	460
50	250	357	165	125	99	20	4-18	90	480
65	290	357	185	145	118	22	8-18	105	500
80	310	367	200	160	132	24	8-18	120	520
100	350	367	235	190	156	24	8-22	135	630
125	381	555	270	220	184	26	8-26	155	650
150	403	555	300	250	211	28	8-26	175	680
200	419	555	360	310	274	30	12-26	210	770
250	568	691	425	370	330	32	12-30	260	880
300	648	705	485	430	389	34	16-30	300	980
350	762	733	555	490	448	38	16-33	340	1090
400	838	938	620	550	503	40	16-36	400	1165
450	914	938	670	600	548	46	20-36	430	1220
500	991	938	730	660	609	48	20-36	455	1270
600	1143	1066	845	770	720	58	20-39	560	1400
