一、氣動襯氟法蘭蝶閥 產品概述

上海川滬閥門有限公司生產的氣動襯氟法蘭蝶閥（亦稱耐腐蝕氣動蝶閥）是由氣動活塞式執行器及四氟密封蝶閥組成。適用于溫度≤180℃，有腐蝕性或潔凈度有一定要求工況，氣動襯氟蝶閥是在過流部件、閥體、蝶板、閥桿上采用襯里技術襯里較厚的高分子材料，防腐蝕性能優良，可適用于任何濃度的酸、堿、鹽及氧化劑、還原劑、有機溶劑等介質，氣動襯氟蝶閥是化工、石油、醫藥、食品、鋼鐵治煉、造紙、水電等系統的氣體、液體、半流體的管路和容器上作截流和調節設備使用的理想產品。全襯聚四氟乙烯（F4）和聚全氟乙丙烯（F46）氟塑料襯里蝶閥，具有耐腐蝕、無泄漏、壽命長等優點。耐腐蝕氣動蝶閥適用于濃硫酸、鹽酸、硝酸、氫氟酸、王水、各種有機酸、強酸、氧化性介質或高溫烯硫酸、高溫濃醋酸、酸堿交替及多種有機溶劑和其它強腐蝕性介質。
特點：
1.體積小、重量輕、操作輕巧、便于安裝、維修。
2、密封性能優良可靠、零泄漏，使用壽命長。
3、流量特性趨于直線，調節性能優。
4、結構簡單，開關迅速，90°旋轉啟閉。
5、可代替閘閥、截止閥、旋塞閥、膠管閥及隔膜閥等各種閥門的使用。
6、可根據用戶要求配置氣動、電動裝置，滿足遙控和程控的需要。
7、襯氟蝶閥通過合理選材和采用特殊工藝結構。更換零件襯里材質可適用于各種介質。
8.廣泛用于化工、農藥、造紙、水處理、印染等強耐腐蝕開關或調節場合。若口徑較大的耐腐蝕場合，建議選擇耐腐蝕蝶閥。
適用場景:
氣動襯氟法蘭蝶閥可適用于任何濃度的酸、堿、鹽及氧化劑、還原劑、有機溶劑等介質，氣動襯氟蝶閥是化工、石油、醫藥、食品、鋼鐵治煉、造紙、水電等系統的氣體、液體、半流體的管路和容器上作截流和調節設備使用的理想產品。

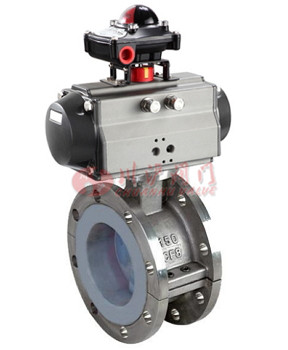

二、氣動襯氟法蘭蝶閥 產品圖片

氣動襯氟法蘭蝶閥	氣動襯氟法蘭蝶閥

三、氣動襯氟法蘭蝶閥 零部件材料

名稱	材質
閥體、底座	鑄鋼、不銹鋼、全襯氟
蝶板	鑄鋼、不銹鋼及特殊材料、全襯氟
密封圈	各種橡膠、聚四氟
襯里材料	F46' F4、PFA、PO、PE' PP
閥桿	20*13、不銹鋼、全襯氟
填料	V型聚四氟乙烯填料、柔性石墨填料

四、氣動襯氟法蘭蝶閥 技術參數

閥體形式	直通鑄造蝶閥
公稱通徑	DN50~DN500mm
公稱壓力	PN1.0. 1.6 MPa
法蘭標準	JISB220、JB/T79、ANSIB16.5-1981、GBAT9113、HG20594-97、HG20618-97等
連接形式	法蘭式、對夾式
閥蓋形式	一體式
壓蓋型式	壓蓋壓緊式
密封填料	V型聚四氟乙烯填料、柔性石墨填料
閥板形式	垂直板式(蝶形）
流量特性	等百分比、快開、線性
執行器型號	GT系列、SR系列.AT系列、AW系列、TH(QGSY)系列單雙作用氣動執行器
供氣壓力	400700KPa
氣源接口	Gl/4\ Gl/8\ G3/8V Gl/2"
環境溫度	-30~+70oC
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO):氣開式(K)--失氣時閥位關(FC)
	雙作用執行機構：氣關式(B)--失氣時閥位保持(FL):氣開式(K)--失氣時閥位保持(FL)
可配附件	定位器、電磁閥、空氣過濾減壓器、保位閥.行程幵關、閥位傳送器.手輪機構等

五、氣動襯氟法蘭蝶閥 執行器參數

執行器型號	GT、AT、AR、AW系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)

六、氣動襯氟法蘭蝶閥 性能規范

公稱通徑DN(mm)		DN50～1200
公稱壓力	PN(MPa)	0.6	1.0	1.6	2.5
試驗壓力	強度試驗	0.9	1.5	2.4	3.75
	密封試驗	0.66	1.1	1.76	2.75
	低壓氣密試驗	0.5～0.7
適用介質	水、油(溫度≤90℃)、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃)

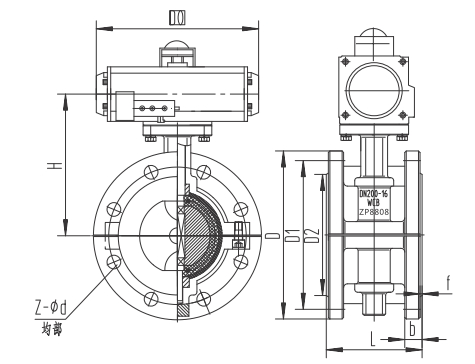

七、氣動襯氟法蘭蝶閥 結構圖

八、氣動襯氟法蘭蝶閥 連接尺寸

公稱通徑DN(mm)	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
L(法蘭式）	108	112	114	127	140	140	152	165	178	190	216	222	229	267	292	318	330	410
L(對夾式）	43	46	46	52	56	56	60	68	78	78	102	114	127	154	165	190	203	216
H 法蘭式		70	83	105	115	137	164	206	230	248	289	320	343	413	478	525	585	640
H 對夾式		70	83	105	115	137	164	206	230	248	289	320	343	413	478	525	585	640

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
