氣動四通球閥

產品展示>> 氣動球閥>>氣動四通球閥

一、氣動四通球閥產品概述

上海川滬閥門有限公司生產的氣動四通球閥，是由角行程氣動執行機構和四通球閥閥體組成。
特點：
1、流體阻力小：球體和閥體的連接管道截面相等，且球體通道采用圓弧連接，介質通過球體時，流體阻力小。
2、密封性能：閥座采用具有一定彈性變形和高強度的PTFE材料，達到良好密封性能保證了閥門的穩定性。
3、使用壽命長：閥門的閥芯和光頸材料采用奧氏不銹鋼，閥座材料選用PTFE，能達到良好的抗腐蝕性作用，延長了閥門使用壽命。
適用場景:
氣動四通法蘭球閥適用于各種輕重工業及樓宇管道.廣泛應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。

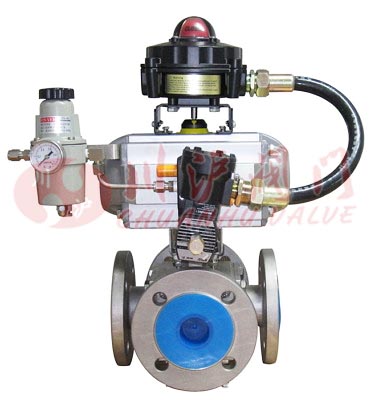

二、氣動四通球閥產品圖片

氣動四通球閥

三、氣動四通球閥零部件材料

閥體/閥蓋	GB	WCB		ZGlCrl8Ni9Ti		ZGOCfl8Nil2M02Ti
閥體/閥蓋	ASTM	WCB		CF8		CF8M
球體	GB	2Crl3		1Cfl8Ni9Ti		0Cfl8Ni12M02Ti
球體	ASTM	420		304		316
閥桿	GB	2Crl3		1Crl8Ni9Ti		0Crl8Ni12M02Ti
閥桿	ASTM	420		304		316
閥座	GB	聚四氟乙烯	對位聚苯	聚四氟乙烯	對位聚苯	聚四氟乙烯	對位聚苯
閥座	ASTM	聚四氟乙烯	對位聚苯	聚四氟乙烯	對位聚苯	聚四氟乙烯	對位聚苯
填料	GB	聚四氟乙烯	柔性石墨	聚四氟乙烯	柔性石墨	聚四氟乙烯	柔性石墨
填料	ASTM	聚四氟乙烯	柔性石墨	聚四氟乙烯	柔性石墨	聚四氟乙烯	柔性石墨
螺栓	GB	35		0Crl8Ni9		0Crl8Ni9
螺栓	ASTM	A193B7		A320-B8		A320-B8
螺母	GB	45		0Cfl8Ni9		0Crl8Ni9
螺母	ASTM	A1942H		A194-8		A194-8

四、氣動四通球閥技術參數

閥體形式	四通鑄造閥體
公稱通徑	DN50～600mm
公稱壓力	PN1.6、2.5、4.0 MPa；ANSI 150、300LB ；JIS 10、20、30K
法蘭標準	JB/T79.2-1994、 ASME/ANSI B165
連接形式	法蘭式
壓蓋型式	壓蓋壓緊式
密封填料	V型聚四氟乙烯填料、柔性石墨填料等
設計和制造	GB/T12237-1989； APl608
檢驗和試驗	GB/T13927-1992； APl 598
執行器型號	GT、AT、AR、AW系列單雙作用氣動執行器

五、氣動四通球閥執行器參數

執行器型號	GT、AT、AR、AW系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
可配附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

六、氣動四通球閥性能規范

公稱壓力(MPa)	常溫大工作壓力(MPa)	殼體試驗壓力(MPa)	氣密封試驗壓力(MPa)	高壓密封試驗壓力(MPa)
PN1.6	1.6	2.4	0.6	1.76
PN2.5	2.5	3.8	0.6	2.75
PN4.0	4.0	6.0	0.6	4.4
l50LB	2.0	3.0	0.6	2.2

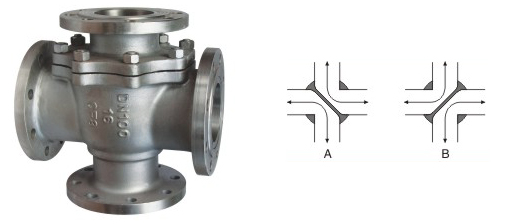

七、氣動四通球閥流向原理圖

八、氣動四通球閥結構圖

八、氣動四通球閥連接尺寸

DN	L	D	K	R	C	f	n-d
15	150	95	65	45	14	2	4-14
20	164	105	75	55	16	2	4-14
25	180	115	85	65	16	2	4-14
32	200	135	100	78	18	2	4-18
40	220	145	110	85	18	3	4-18
50	240	160	125	100	20	3	4-18
65	260	180	145	120	20	3	4-18
80	280	195	160	135	20	3	8-18
100	320	215	180	155	22	3	8-18
125	380	245	210	185	22	3	8-18
150	440	28	240	210	24	3	8-23
200	550	335	295	265	24	3	12-23
250	670	405	355	320	30	3	12-25
300	850	460	410	375	30	4	12-25
