一、電動溫度調節閥 產品概述

上海川滬閥門有限公司生產的ZZWPE電動溫度調節閥，由控制閥門、電動執行機構、溫度傳感器和溫度調節器等部件組成。電動溫度調節閥適用于非腐蝕性的液體、氣體和蒸汽，在各種加熱、冷卻系統中的溫度控制。電動溫度調節閥結構簡單，操作方便，選用溫度范圍廣、響應時間快、密封性能可靠。
特點：
1、使用現場只須具有單相交流電源AC220V和溫度傳感器（溫包）即可自成溫控系統?？芍苯犹娲鷾匕妥粤⑹秸{(diào)節閥，更不須另將溫控儀和執行器配接。是調節系統和自立式閥門的完美結合。
2、執行器內具有高度集成化的FDY-258T型溫控模塊，將溫控儀和執行器合二為一，實現機電一體化，使溫控系統簡化。
3、控制精度高，響應速度快，性能穩定可靠，工作壽命長。
4、適應范圍廣，可在很寬溫度范圍內進行溫度控制。
5、結構緊湊，安裝調試、使用簡便。
適用場景:
ZZWPE電動溫度調節閥廣泛應用于化工、食品、輕紡、賓館與飯店等部門的熱水供應。

二、電動溫度調節閥 產品圖片

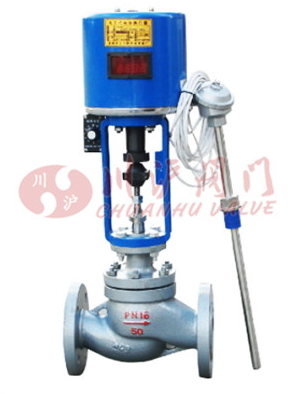

電動溫度調節閥(配溫度傳感器、調節儀)

三、電動溫度調節閥 技術參數

公稱通徑		20	25	32	40	50	65	80	100	125	150	200
流通能力(m3/h)		7	10	16	25	40	63	100	160	250	400	630
額定行程		6		8	10	14		20		30	30	40
閥蓋形式		標準型-17～+230℃、高溫型+230～+450℃
壓蓋型式		螺栓壓緊式
密封填料		V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
閥芯形式		單座、套筒式閥芯
流量特性		直線性
調節精度(℃)		± 1 ~ ± 5
使用介質		蒸汽、水、油、氣體
允許 泄漏量	硬密封	10 -4 X 閥額定容量
	軟密封	"0"
溫包、毛細管材料		H62、1Cr18Ni9Ti
毛細管長度		3米、5米、10米
溫度控制范圍		0~250℃
設定值偏差		±2℃
執行器型號		3810系列、PSL系列
主要技術參數		電源電壓：220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
		防護等級：相當IP55、隔爆標志：ExdⅡBT4、手操功能：手柄
		環境溫度：-25～+70℃、環境濕度：≤95%

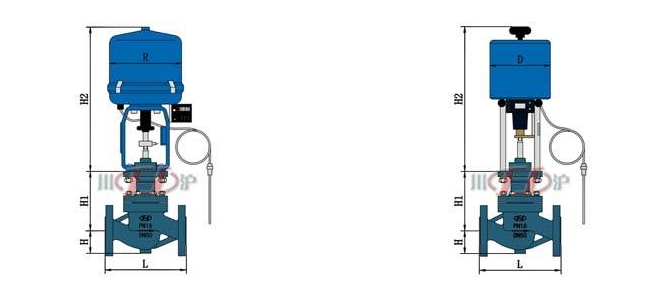

四、電動溫度調節閥 結構圖

七、電動溫度調節閥 連接尺寸

公稱通徑 DN		20	25	32	40	50	65	80	100	125	150	200
L	PN16/25	181	184	200	222	254	276	298	352	410	451	600
	PN40	194	197	200	235	267	292	317	368	425	473	610
	PN64	206	200	210	251	286	311	337	394	440	508	650
H	PN16/25	52.5	57.5	75	75	85.5	92.5	100	110	142.5	158	170
	PN40	52.5	57.5	75	75	82.5	92.5	100	117.5	150	167.5	187.5
	PN64	65	40	85	85	90	102.5	107.5	125	172.5	195	207.5
H1		132	132	158	170	179	214	221	234	270	294	331
H2	CHL	465	465	465	465	465	560	560	560	560	560	788
	3810	373	373	495	495	495	700	700	700	725	725	725
D		177	177	177	177	177	182	182	182	182	182	218
R		225	225	225	225	225	257	257	257	310	310	310

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
